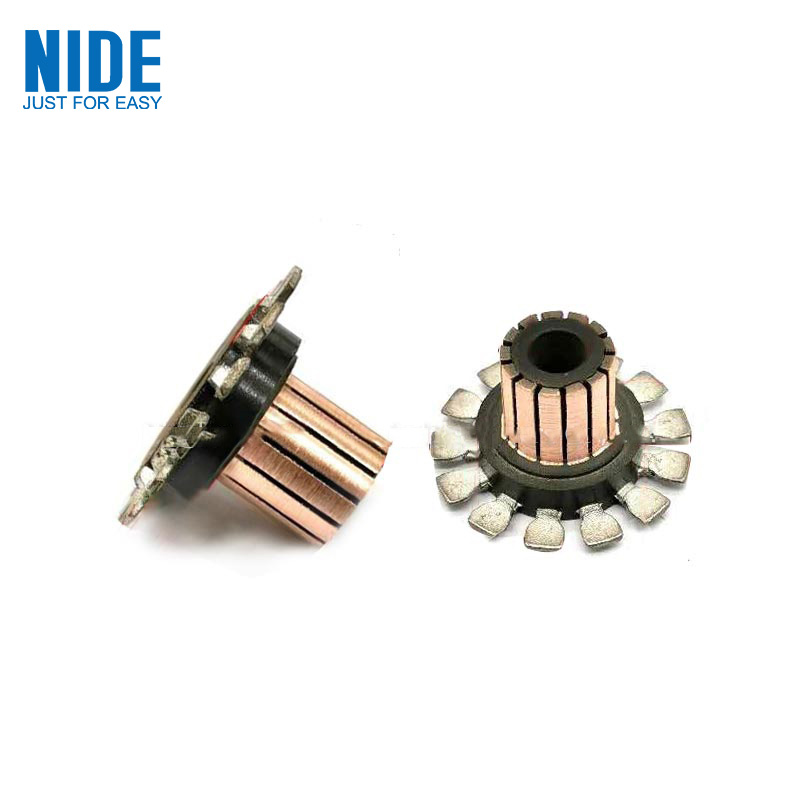

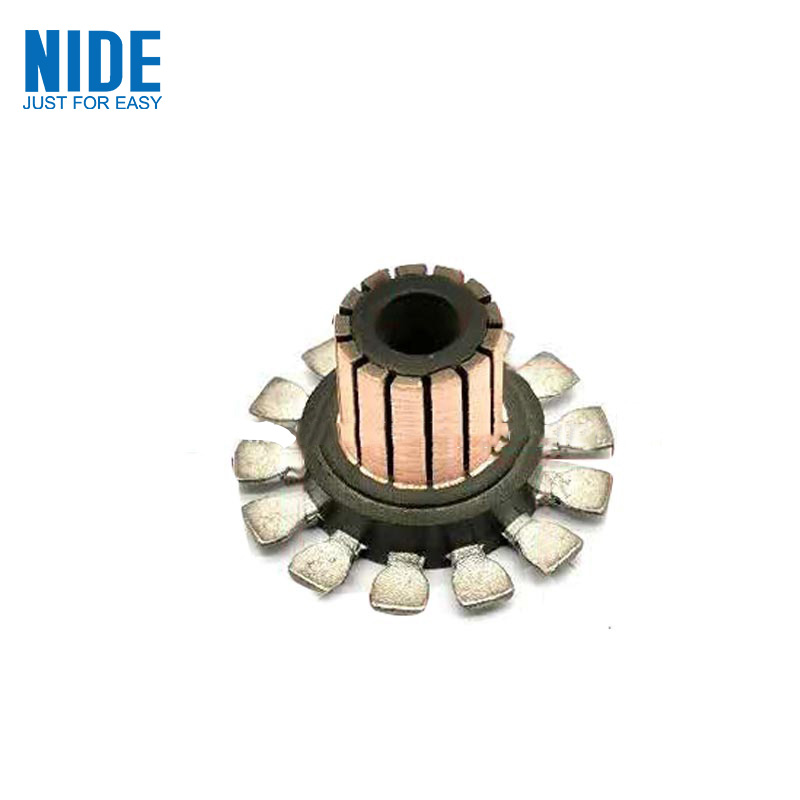

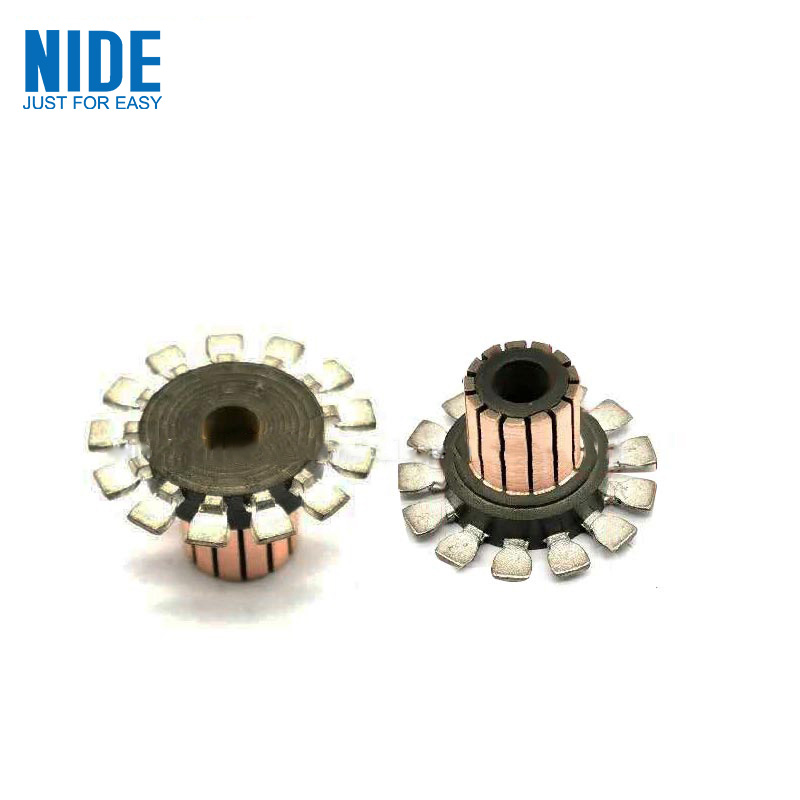

Segmentierter Kommutator für Gleichstrommotor

Segmentierter Kommutator für Gleichstrommotor

1. Produkteinführung

Der segmentierte Kommutator für Gleichstrommotoren verwendet die Methode, dass der Körper ein flacher Kopf ist und die Endfläche des Polschuhs umhüllt, um die Festigkeit der Kombination aus Polschuh und Körper zu erhöhen. Das Wickelverfahren wird verwendet, um sicherzustellen, dass der Druck und die Temperatur während des Schweißens den Polschuh nicht verformen, und die Spritzgussform wird verwendet. Das Design des Polschuhs verbessert die Einbauposition des Polschuhs, dh die Hauptebene des Polstück ist höher als die Körperebene, und das kreisförmige Punktmuster ist dicht auf der Hauptebene des Polstücks verteilt, um die Kontaktfläche während des Schweißens zu vergrößern und den Druck während des Punktschweißens zu dämpfen.

2. Produktparameter (Spezifikation)

3.Produktmerkmal und Anwendung

Dieser segmentierte Kommutator für Gleichstrommotoren ist für Hohlbechermotoren geeignet. Der Vorteil ist, dass es die Leistung des Motors nicht beeinträchtigt, aber auch den Prozess des Motors im Produktionsprozess garantieren kann, die Kommutatorverarbeitung stabiler ist und das Design und die Verarbeitung der Form bequemer und schneller sein können , was Kosten spart und den Prozess verbessert.

4.Produktdetails

Unser segmentierter Kommutator für Gleichstrommotoren nimmt ein neues Designschema an. Das zu lösende technische Problem besteht darin, einen Kommutator für kernlose Motoren bereitzustellen, der den Polschuh aus Metall nicht verformt, den Mund nicht öffnet und den Kunststoffkörper während des Schweißvorgangs nicht verbrennt und der die Festigkeit der Kombination erhöhen kann.
