Segmentkommutator für Elektrowerkzeuge

Unser Segmentkommutator für Elektrowerkzeuge hat einen ausreichenden Lagerbestand und einen angemessenen Preis, und Muster können zur Verfügung gestellt werden.
NIDE ist ein professioneller Hersteller und Lieferant von Kommutatoren in China, und seine Produkte sind in der Automobilindustrie, Haushaltsgeräten, Elektrowerkzeugen und anderen Bereichen weit verbreitet. Wir bieten OEM-Service, wir können Kommutatoren nach Ihren Mustern und Zeichnungen herstellen. Begrüßen Sie Ihre Anfrage und besuchen Sie!

Anfrage absenden

Produktbeschreibung

Segmentkommutator für Elektrowerkzeuge

1. Produkteinführung

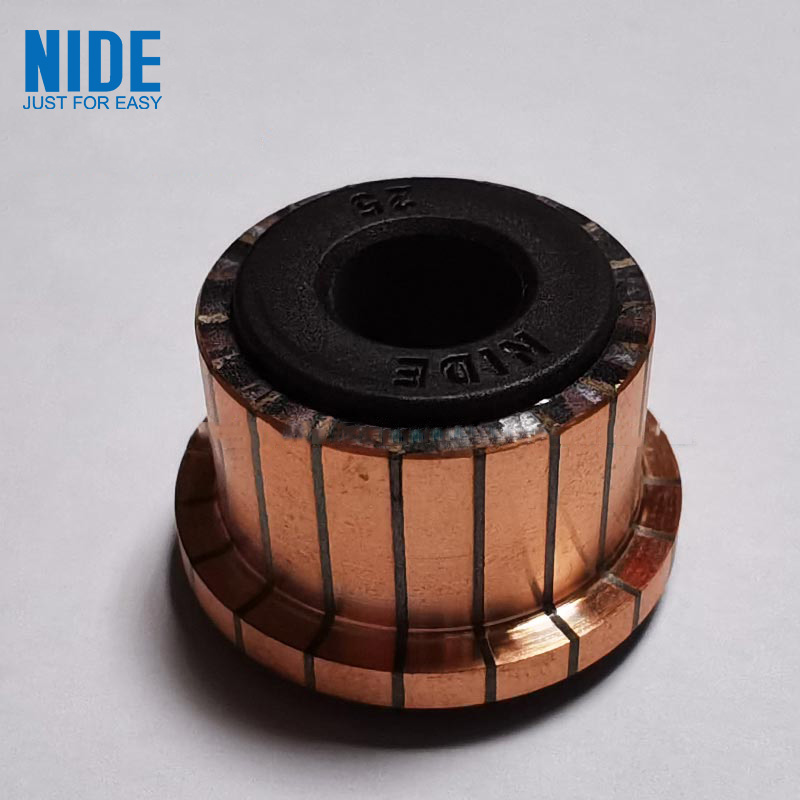

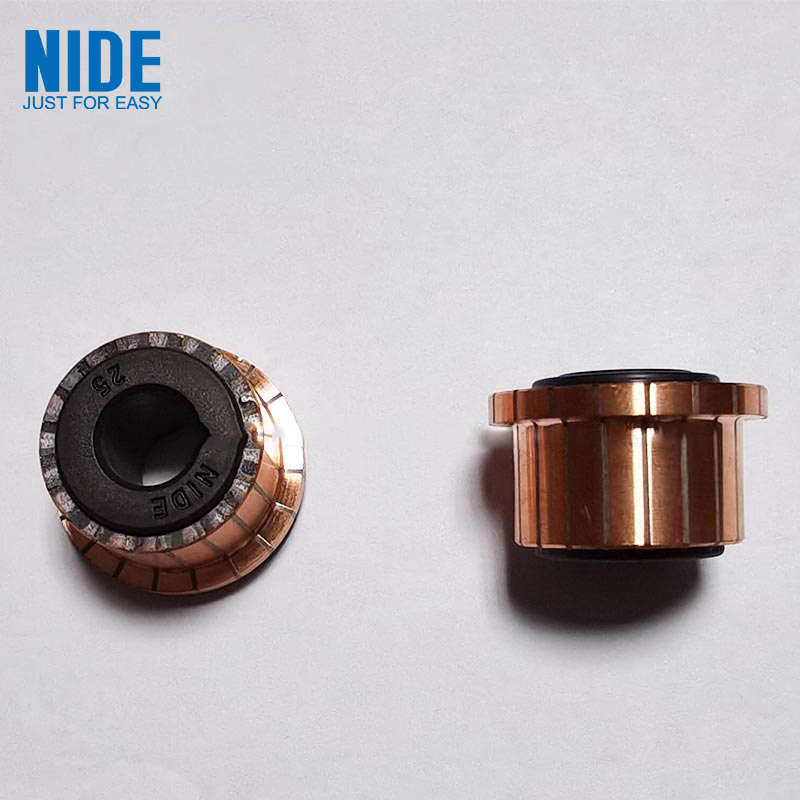

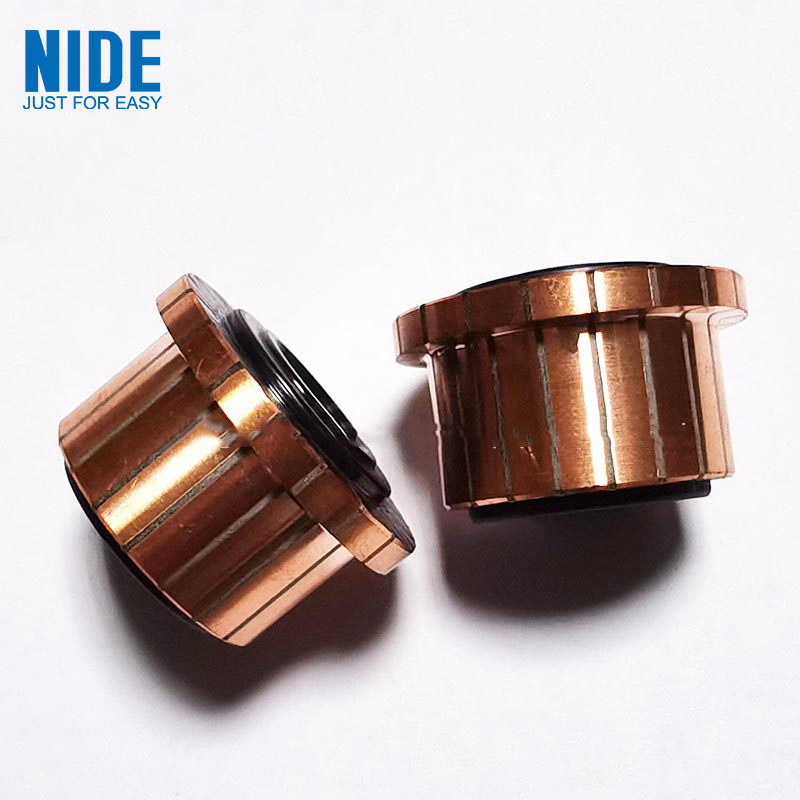

Der Segmentkommutator für Elektrowerkzeuge umfasst eine Kunststoffbasis und ein schlitzartiges kommutierendes Kupferblech. Die Oberseite des geschlitzten kommutierenden Kupferblechs ist mit einer Schweißdrahtstufe versehen. Die angrenzenden schlitzartigen kommutierenden Kupferbleche sind durch Glimmerbleche isoliert und isoliert. Die Mitte hat ein oberes zylindrisches Innenloch und ein unteres zylindrisches Innenloch, die koaxial angeordnet sind, und der Lochdurchmesser des oberen zylindrischen Lochs ist kleiner als der des unteren zylindrischen Lochs.

2. Produktparameter (Spezifikation)

Modell Nr.	Außendurchmesser (mm)	ID (mm)	Gesamthöhe (mm)	Segmentlänge (mm)	Haken-/Riser-Durchmesser (mm)	Bar Nr.
DZQC-RZ32-067	22.4	Ï†10	17	14.7	27.5	24
S-03067A	22.4	Ï†12	17	14.7	17.4	24
S-03068	28.5	Ï†12	17.5	14	29.5	24
S-03068A	29.5	Ï†12	17.5	14	29.7	24
S-03069	28.5	Ï†12	18.5	16	22.5	24
S-03070	37.5	Ï†13	27	24.2	45.5	32
S-03071	35.5	Ï†13	27.5	23	37.2	32
S-03074	28.3	Ï†12	20	17	29	24
S-03079	23	Ï†8	19	19	30.8	12
S-03080	20.5	Ï†10	15	14.1	26	10
S-03081	32.5	Ï†15	32.5	28	46	25
QZQA-RZ12-081A	32.5	Ï†15	32.5	28	46	25
S-03082	18.5	Ï†8	14	13.5	24	12
S-03082A	18.5	Ï†8	14	13.5	24	12
S-03083	23	Ï†9	15	13	24	24
S-03083A	23	Ï†10	15	13	24	24
S-03084	23.2	Ï†8	17.5	17.3	30	14
S-03085	22.5	Ï†8	16	15	28.5	10

3.Produktmerkmal und Anwendung

Der Kommutator des Segments Power Tools wird häufig in der Automobilindustrie, bei Haushaltsgeräten, Elektrowerkzeugen und anderen Bereichen eingesetzt.
