Warum ist ein Kommutator für Elektrowerkzeuge so wichtig für die Motorleistung und die Lebensdauer des Werkzeugs?

A Kommutator für Elektrowerkzeugeist eine Kernkomponente in bürstenbehafteten Gleichstrommotoren, die direkt bestimmt, wie effizient elektrische Energie in mechanische Bewegung umgewandelt wird. Es steuert die Stromrichtungsumschaltung, stabilisiert die Drehmomentabgabe und sorgt für eine gleichmäßige Motordrehung unter Last. Bei Industrie- und Verbraucher-Elektrowerkzeugen wie Bohrmaschinen, Schleifmaschinen, Sägen und Schlagwerkzeugen spielt der Kommutator eine entscheidende Rolle für Leistungsstabilität, Haltbarkeit und Sicherheit. Dieser Artikel vermittelt ein tiefes technisches und praktisches Verständnis von Kommutatoren für Elektrowerkzeuge, einschließlich Funktionsprinzipien, Materialauswahl, Fertigungsgenauigkeit, Leistungsfaktoren, Methoden zur Fehlerbehebung und industriellen Anwendungen. Es richtet sich an Ingenieure, Beschaffungsspezialisten und Hersteller, die zuverlässige Motorkomponentenlösungen suchen.

Inhaltsverzeichnis

• 1. Was genau ist ein Kommutator für Elektrowerkzeuge?
• 2. Wie funktioniert ein Kommutator in einem Elektrowerkzeugmotor?
• 3. Welche Materialien werden in Hochleistungskommutatoren verwendet?
• 4. Wie wird ein Kommutator präzise hergestellt?
• 5. Welche Faktoren beeinflussen die Leistung und Lebensdauer des Kommutators?
• 6. Welche Probleme treten häufig auf und wie können sie gelöst werden?
• 7. Wie wählt man den richtigen Kommutator für Elektrowerkzeuge aus?

1. Was genau ist ein Kommutator für Elektrowerkzeuge?

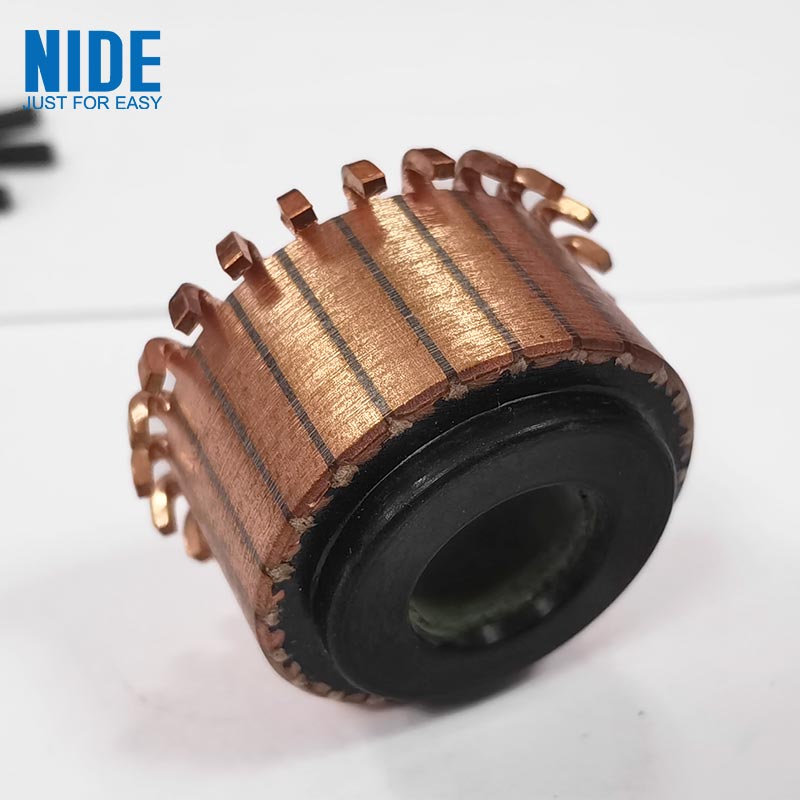

Ein Kommutator für Elektrowerkzeuge ist ein mechanischer rotierender elektrischer Schalter, der in bürstenbehafteten Gleichstrommotoren verwendet wird, um die Stromrichtung in den Rotorwicklungen periodisch umzukehren. Dieses kontrollierte Schalten ermöglicht eine kontinuierliche Drehbewegung, die für den Betrieb von Elektrowerkzeugen unerlässlich ist.

In praktischen Anwendungen ist der Kommutator direkt dafür verantwortlich, dass Werkzeuge wie elektrische Bohrmaschinen, Winkelschleifer, Kreissägen und Poliermaschinen eine stabile Drehmomentabgabe gewährleisten. Ohne sie würde der Motor keine kontinuierliche Rotation erzeugen, was zu ineffizienten oder nicht funktionsfähigen Werkzeugen führen würde.

Da Elektrowerkzeuge häufig unter hohen Belastungs-, Vibrations- und Hitzebedingungen betrieben werden, muss der Kommutator mit hoher Präzision und Haltbarkeit konstruiert werden, um eine konstante Leistung und lange Lebensdauer zu gewährleisten.

2. Wie funktioniert ein Kommutator in einem Elektrowerkzeugmotor?

Das Funktionsprinzip eines Kommutators basiert auf synchronisierter mechanischer Drehung und elektrischem Schalten. Während sich die Motorwelle dreht, halten die Kohlebürsten den Gleitkontakt mit den segmentierten Kupferstäben auf der Kommutatoroberfläche aufrecht. Dieser Kontakt kehrt in präzisen Abständen die Stromrichtung in den Ankerwicklungen um.

Durch diesen Vorgang wird sichergestellt, dass die magnetischen Kräfte im Inneren des Motors kontinuierlich ein Drehmoment in der gleichen Drehrichtung erzeugen. Ohne diesen Schaltmechanismus würde der Motor anhalten oder oszillieren, anstatt sich gleichmäßig zu drehen.

• Stromschaltfunktion:Kehrt den Strom in den Wicklungen um, um eine kontinuierliche Drehung aufrechtzuerhalten
• Bürstenkontaktsystem:Überträgt elektrische Energie zwischen stationären und rotierenden Teilen
• Lichtbogenunterdrückung:Reduziert elektrische Funkenbildung beim Schalten
• Drehmomentstabilisierung:Gewährleistet eine gleichmäßige Ausgabe bei unterschiedlichen Belastungen

Bei schnelllaufenden Elektrowerkzeugen erfolgt diese Umschaltung tausende Male pro Minute, weshalb der Kommutator äußerst verschleiß- und hitzebeständig sein muss.

3. Welche Materialien werden in Hochleistungskommutatoren verwendet?

Die Materialauswahl ist einer der wichtigsten Faktoren für die Leistung des Kommutators. Hochwertige Kommutatoren basieren auf einer Kombination aus leitfähigen Metallen, Isoliermaterialien und strukturellen Verstärkungen.

Die Kombination von Kupfer und Glimmer ist besonders wichtig, da sie Leitfähigkeit und Isolierung in Einklang bringt. Eine schlechte Materialauswahl kann zu Überhitzung, Funkenbildung und vorzeitigem Ausfall von Elektrowerkzeugen führen.

4. Wie wird ein Kommutator präzise hergestellt?

Der Herstellungsprozess einesKommutator für Elektrowerkzeugeerfordert hochpräzise Technik, um elektrische Stabilität und mechanisches Gleichgewicht sicherzustellen. Selbst mikroskopische Abweichungen können die Leistung beeinträchtigen.

1. Materialvorbereitung:Es werden hochreine Kupfer- und Industrieglimmerbleche ausgewählt und geprüft.
2. Segmentbildung:Kupfer wird zu präzisen Kommutatorsegmenten gestanzt und geformt.
3. Isolationsmontage:Zwischen jedem Kupfersegment werden Glimmerplatten eingefügt.
4. Hochdruckformen:Die Komponenten werden komprimiert, um eine feste strukturelle Verbindung zu gewährleisten.
5. CNC-Präzisionsdrehen:Sorgt für perfekte kreisförmige Geometrie und Balance.
6. Oberflächenveredelung:Durch Polieren wird die Reibung verringert und der Bürstenkontakt verbessert.
7. Prüfung und Inspektion:Es werden elektrische, thermische und mechanische Leistungstests durchgeführt.

Fortgeschrittene Hersteller führen auch dynamische Auswuchttests und Hochgeschwindigkeitsrotationssimulationen durch, um die Zuverlässigkeit in realen Werkzeuganwendungen sicherzustellen.

5. Welche Faktoren beeinflussen die Leistung und Lebensdauer des Kommutators?

Die Leistung und Haltbarkeit eines Kommutators werden von mehreren Betriebs- und Konstruktionsfaktoren beeinflusst. Das Verständnis dieser Faktoren ist für die Optimierung der Motoreffizienz von entscheidender Bedeutung.

• Wärmewiderstand:Hohe Temperaturen können Materialien verformen und die Lebensdauer verkürzen
• Elektrische Leitfähigkeit:Bestimmt Energieeffizienz und Wärmeerzeugung
• Mechanische Waage:Beeinflusst Vibration, Lärm und Verschleißrate
• Qualität des Bürstenkontakts:Beeinflusst direkt Funkenbildung und Stabilität
• Betriebslast:Ständige Überlastung beschleunigt den Verschleiß

Durch geeignete Designoptimierungs- und Wartungspraktiken kann die Lebensdauer des Kommutators erheblich verlängert und die Gesamteffizienz des Elektrowerkzeugs verbessert werden.

6. Welche Probleme treten häufig auf und wie können sie gelöst werden?

Trotz fortschrittlicher Fertigung kann es bei Kommutatoren aufgrund von Verschleiß, Verschmutzung oder unsachgemäßer Verwendung immer noch zu Betriebsproblemen kommen.

• Funkenbildung:Verursacht durch schlechten Bürstenkontakt, Staub oder Oberflächenrauheit
• Ungleichmäßige Abnutzung:Dies ist auf Ungleichgewicht oder ungleichmäßigen Bürstendruck zurückzuführen
• Überhitzung:Verursacht durch Überlastung oder unzureichende Kühlung
• Isolationsausfall:Aufgrund von Alterung, Feuchtigkeit oder Verschmutzung
• Vibrationsgeräusch:Verursacht durch mechanische Unwucht im Rotorsystem

Zu den Lösungen gehören Oberflächenerneuerung, Bürstenaustausch, Lastanpassung, Reinigung und in schweren Fällen der vollständige Austausch des Kommutators.

7. Wie wählt man den richtigen Kommutator für Elektrowerkzeuge aus?

Die Auswahl des richtigen Kommutators erfordert eine sorgfältige Bewertung der technischen Spezifikationen, der Anwendungsumgebung und der Qualitätsstandards.

• Überprüfen Sie die Kupferreinheit auf Leitfähigkeitseffizienz
• Überprüfen Sie die Qualität der Glimmerisolierung auf Hitzebeständigkeit
• Stellen Sie die Kompatibilität mit den Anforderungen an Motorgeschwindigkeit und Drehmoment sicher
• Bewerten Sie die Fertigungspräzision und die Auswuchtqualität
• Bestätigen Sie die Zuverlässigkeit und Zertifizierungsstandards der Lieferanten

Industrielle Anwender sollten Lieferanten mit starken technischen Fähigkeiten und konsistenten Qualitätskontrollsystemen den Vorzug geben.

FAQ (häufig gestellte Fragen)

Abschluss

DerKommutator für Elektrowerkzeugeist eine entscheidende Komponente, die die Effizienz, Stabilität und Haltbarkeit des Motors bestimmt. Hochwertiges Design, präzise Fertigung und ordnungsgemäße Wartung sind für die Gewährleistung einer langfristigen Leistung in anspruchsvollen Anwendungen unerlässlich.
