Was verhindert, dass Strom durch Ihre Motorwicklungen fließt?

Im Inneren jedes Elektromotors leiten Kupferwicklungen den Strom. Sie sitzen in Stahlschlitzen. Stahl leitet Strom. Kupfer leitet Strom. Wenn sie sich berühren, kommt es zu Stromlecks. Der Motor hat Kurzschlüsse. Leistungseinbußen. Schließlich fällt der Motor aus.

Das Einzige, was zwischen dem Kupfer und dem Stahl steht, ist ein dünnes Materialblech, das so genannteelektrisches Isolierpapier.

Es sieht nicht nach viel aus. Bruchteile eines Millimeters dick. In präzise Formen schneiden. Wird in den Schlitz geschoben, bevor die Wicklungen hineingehen. Aber ohne sie funktioniert der Motor nicht.

Was Isolierpapier tatsächlich leistet

Der Statorkern besteht aus gestapelten Stahlblechen. Darin sind die Schlitze eingestanzt. Der Ingenieur führt in jeden Schlitz ein Stück Isolierpapier ein, das so gefaltet ist, dass es die Wände auskleidet. Dann gehen die Wicklungen hinein. Anschließend verschließt der Nutkeil die Öffnung.

Die Zeitung hat drei Stellen. Erstens, elektrische Isolierung – verhindern Sie, dass Strom vom Kupfer zum Stahl überspringt. Zweitens mechanischer Schutz – Polsterung der Wicklungen gegen die harten Kanten der Stahllamellen. Drittens, Wärmemanagement – ​​einige Qualitäten tragen dazu bei, die Wärme von den Wicklungen abzuleiten.

Wenn bei einem dieser Punkte das Papier ausfällt, fällt der Motor aus.

Die materiellen Familien

Isolierpapier ist nicht gleich Isolierpapier. Unterschiedliche Motoren erfordern unterschiedliche Materialien. Die Wahl hängt von Temperatur, Spannung, mechanischer Beanspruchung und Kosten ab.

Die folgende Tabelle zeigt die heute im Motorenbau am häufigsten verwendeten Typen.

DMD ist das Arbeitstier. Es deckt die meisten Standardmotoren zu einem angemessenen Preis ab. NMN sorgt für zusätzliche mechanische Festigkeit. NHN erhöht die Hitzebeständigkeit. Aramidpapier bietet beides und darüber hinaus eine hervorragende Durchschlagsfestigkeit. Polyimidfolie ist für enge Räume geeignet.

Temperaturklassen verstehen

Jedes Isoliermaterial trägt eine Temperaturbewertung. Das ist kein Marketing. Es handelt sich um eine getestete Grenze.

Die Auswahl der falschen Klasse ist ein häufiger Fehler. Wenn der Motor dauerhaft bei 140 °C läuft, fällt Klasse B (130 °C) aus. Klasse F (155 °C) ist die minimal sichere Wahl.

Beachten Sie jedoch: Die Temperaturangabe gilt für den Dauerbetrieb. Die Spitzentemperaturen können höher sein. Gute Ingenieure erhöhen die Marge. Ein Motor, der dauerhaft bei 140 °C läuft, sollte eine Isolierung der Klasse H haben, nicht nur der Klasse F.

Schlüsselparameter: Was das Datenblatt tatsächlich bedeutet

WannBewertung von IsolierpapierDabei spielen mehrere technische Parameter eine Rolle. Hier ist, was sie bedeuten.

Dicke.Gemessen in Millimetern. Der typische Bereich liegt bei Schlitzauskleidungen zwischen 0,15 mm und 0,40 mm. Dickeres Papier bietet eine höhere Durchschlagsfestigkeit und einen besseren mechanischen Schutz. Dünneres Papier lässt mehr Platz für Kupfer und erhöht so die Leistungsdichte des Motors. Der Kompromiss ist technisches Urteilsvermögen.

Spannungsfestigkeit.Gemessen in Kilovolt pro Millimeter. Hier erfahren Sie, wie viel Spannung das Papier aushalten kann, bevor es zusammenbricht. Ein typischer Wert für DMD liegt bei 5–8 kV für eine 0,2-mm-Platte. Höher ist besser, aber der tatsächliche Bedarf hängt von der Motorspannung ab. Für einen 400-V-EV-Motor sind 3–5 kV ausreichend. Bei 800-V-Systemen sind 6–8 kV sicherer.

Zugfestigkeit.Gemessen in Newton pro 15 mm Breite. Hier erfahren Sie, wie viel Zugkraft das Papier aushalten kann, bevor es reißt. Wichtig, da das Papier maschinell gefaltet und eingelegt wird. Schwaches Papier reißt beim Zusammenbau. Es folgt Ausfallzeit.

Bruchdehnung.Prozentsatz der Dehnung vor dem Reißen. Papier, das sich um 10–15 % dehnt, ist beim Falten toleranter. Brüchiges Papier reißt an scharfen Ecken.

Kantenreißfestigkeit.Gemessen in Newton. Papier wird gefaltet. Falten erzeugen Spannungspunkte. Bei geringer Kantenreißfestigkeit reißt das Papier beim Einlegen an der Faltlinie.

Ein guter Lieferant gibt diese Nummern auf dem Materialzertifikat an. Ein schlechter Lieferant sagt, „er entspricht den Industriestandards“, ohne tatsächliche Testwerte anzugeben.

Warum EV-Motoren anders sind

Elektrofahrzeugmotoren haben den Isolierpapiermarkt verändert. Die Anforderungen sind strenger.

Höhere Temperaturen.Elektroautomotoren laufen heißer als Industriemotoren. Flüssigkeitskühlung hilft, aber Hotspots erreichen immer noch 160-180°C. Materialien der Klasse H (180°C) sind Standard. Einige Hersteller wechseln bei Designs der nächsten Generation zur Klasse C (220 °C).

Höhere Spannungen.Frühe Elektroautomotoren liefen mit 300–400 V. Neuere Systeme laufen mit 800 V. Zukünftige Systeme werden mit 1200 V oder höher betrieben. Die Anforderungen an die Spannungsfestigkeit haben sich verdoppelt. Papier, das bei 400 V funktioniert hat, ist möglicherweise nicht für 800 V geeignet.

Ölexposition.Viele EV-Motoren verwenden Öl zur Kühlung und Schmierung. Das Isolierpapier sitzt in diesem Öl. Einige Materialien quellen in Öl auf oder zersetzen sich. Papiere auf Polyimidbasis erbringen eine gute Leistung. Bei Papieren auf Polyesterbasis können Einschränkungen gelten. Fordern Sie Testdaten zur Ölverträglichkeit an.

Automatisierung.Produktionslinien für Elektrofahrzeugmotoren laufen mit hoher Geschwindigkeit. Das Papier wird automatisch von Rollen zugeführt, geschnitten, gefaltet und eingelegt. Materialkonsistenz ist wichtig. Eine Dickenschwankung von ±0,01 mm kann einen automatischen Kuvertierer blockieren.

Drei echte Probleme, die in Produktionslinien auftreten

Theoretische Materialeigenschaften sind eine Sache. Was in der Fabrikhalle tatsächlich schiefgeht, ist etwas anderes.

Problem eins: Papier reißt beim Falten.Die Maschine faltet das Papier U-förmig, um den Schlitz auszukleiden. Wenn das Papier eine geringe Kantenreißfestigkeit aufweist, reißt es an der Faltlinie. Die Linie stoppt. Ein Bediener beseitigt den Stau. Die Produktion wird wieder aufgenommen. Bei schlechtem Material passiert das Dutzende Male pro Schicht.

Problem zwei: Die Papierabmessungen ändern sich mit der Luftfeuchtigkeit.Aramidpapier nimmt Feuchtigkeit aus der Luft auf. Bei hoher Luftfeuchtigkeit dehnt es sich aus. Bei niedriger Luftfeuchtigkeit schrumpft es. Die Maschine ist für eine Größe kalibriert. Wenn sich das Papierformat ändert, ändert sich auch die gefaltete Form. Die Einfügung schlägt fehl. Gute Lieferanten versenden Papier in einer feuchtigkeitsbeständigen Verpackung. Gute Fabriken lagern es in klimatisierten Räumen.

Problem drei: Klebstoffverschmutzung.Einige Isolierpapiere verfügen auf einer Seite über eine hitzeaktivierte Klebeschicht. Nach dem Einsetzen wird das Papier durch Hitze mit den Schlitzwänden verbunden. Wenn der Klebstoff während der Lagerung oder beim Transport herausquillt, bleibt er an den Maschinenführungen hängen. Staub sammelt sich. Ausrichtungsabweichungen. Die Lösung ist eine saubere Herstellung und geeignete Trennfolien.

So spezifizieren Sie Isolierpapier richtig

Hier ist ein reales Spezifikationsbeispiel für einen Traktionsantrieb mit Elektroantrieb.

Senden Sie dies an drei Lieferanten. Vergleichen Sie die bereitgestellten Testberichte. Fragen Sie nach Variationen – Charge für Charge, Rolle für Rolle. Der Lieferant, der mit Daten antwortet, ist derjenige, dem man vertrauen kann.

Sechs Fragen, die Käufer stellen

Kann ich für alle meine Motoren das gleiche Isolierpapier verwenden?
Normalerweise nicht. Verschiedene Motoren laufen mit unterschiedlichen Temperaturen und Spannungen. Die Standardisierung auf ein Material vereinfacht die Lagerhaltung, zwingt Sie jedoch dazu, ein hochwertigeres Material als für einige Motoren erforderlich zu verwenden, was die Kosten erhöht. Oder Sie verwenden ein minderwertiges Material und riskieren einen Ausfall. Besser ist es, zwei oder drei Materialien zu qualifizieren und sie den Anwendungen zuzuordnen.

Was ist der Unterschied zwischen NMN und NHN?
Die mittlere Schicht. NMN verwendet Polyesterfolie. NHN verwendet Polyimidfolie. Polyimid hält höheren Temperaturen stand. Für Motoren, die unter 155 °C laufen, ist NMN in Ordnung. Wählen Sie für 155–180 °C NHN. Der Kostenunterschied ist bescheiden.

Bedeutet dickeres Papier immer eine bessere Isolierung?
Nicht immer. Die Durchschlagsfestigkeit nimmt mit der Dicke zu, die mechanische Passung wird jedoch schwieriger. Dickes Papier nimmt Platz im Schlitz ein. Dieser Raum hätte mehr Kupfer enthalten können. Motorkonstrukteure wägen die Isolationsdicke gegen die Kupferfüllung ab. Dünneres Papier ermöglicht mehr Kupfer und eine höhere Leistung, erfordert jedoch eine bessere Prozesskontrolle.

Wie lange ist Isolierpapier haltbar?
Hängt von den Lagerbedingungen ab. In der Originalverpackung hält das klimatisierte Aramidpapier Jahre. Materialien auf Polyesterbasis können sich schneller zersetzen. Die Hauptrisiken sind Feuchtigkeitsaufnahme und Klebstoffalterung. Wenn Papier länger als zwei Jahre gelagert wurde, testen Sie es vor der Verwendung anhand einer Probe.

Woher weiß ich, ob das Papier eines Lieferanten konsistent ist?
Fragen Sie nach Cpk-Daten zur Dicke. Ein Cpk von 1,33 oder höher bedeutet, dass der Prozess geeignet ist. Fordern Sie auch Charge-zu-Charge-Testberichte an. Wenn ein Lieferant diese nicht produzieren kann, kontrolliert er seinen Prozess nicht.

Kann Isolierpapier recycelt werden?
Die meisten sind Duroplaste oder Hochleistungsthermoplaste. Recycling ist schwierig. Einige Aramidpapiere können wiederaufbereitet werden, das Verfahren ist jedoch nicht allgemein verfügbar. Der Fokus der Branche liegt auf der Abfallreduzierung beim Schneiden und Einsetzen, nicht auf dem Post-Consumer-Recycling.

Ein Hinweis zur Kompatibilität mit Schlitzkeile

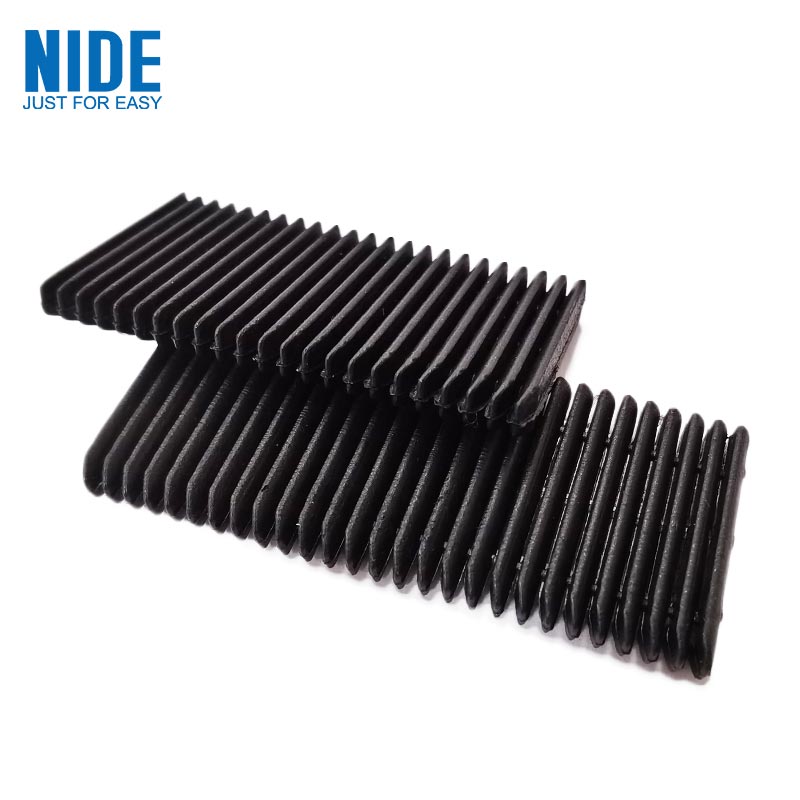

Isolierpapierkleidet die Schlitzwände aus. Der Schlitzkeil verschließt die Öffnung. Sie müssen zusammenarbeiten.

Der Keil drückt an der Schlitzöffnung auf das Papier. Wenn das Papier zu weich ist, gräbt sich der Keil ein. Wenn das Papier zu spröde ist, reißt es an der Kontaktstelle des Keils.

Bei Elektrofahrzeugmotoren kombinieren viele Ingenieure Aramidpapier mit Aramidkeilen. Gleiche Materialfamilie, ähnliche Wärmeausdehnung und ähnliches mechanisches Verhalten. Für allgemeine Motoren ist DMD-Papier mit Glasfaserkeilen eine bewährte Kombination.

Geben Sie bei einer Bestellung bei einem Lieferanten beide Artikel zusammen an. Der Lieferant kann dann die Materialsysteme abgleichen.
