Hochwertiger Ankerkommutator mit 32 Segmenten für Elektrowerkzeuge

Hochwertiger Ankerkommutator mit 32 Segmenten für Elektrowerkzeuge Der Kommutator kann als elektrischer Drehschalter in einer bestimmten Art von Generatoren und Motoren definiert werden. Dies wird hauptsächlich verwendet, um die Stromrichtung zwischen dem externen Stromkreis und dem Rotor umzukehren. Es besteht aus einem Zylinder mit zahlreichen metallischen Kontaktsegmenten, der auf dem Drehanker der Maschine liegt. Die Bürsten oder elektrischen Kontakte werden aus einem Kohlenstoffpressmaterial neben dem Kommutator hergestellt, wodurch ein Gleitkontakt zwischen aufeinanderfolgenden Segmenten des Kommutators entsteht, während dieser sich dreht. Die Ankerwicklungen sind den Segmenten des Kommutators zugeordnet.

Modell:NDPJ-HXQ-03006

Anfrage absenden

Produktbeschreibung

Hochwertiger Ankerkommutator mit 32 Segmenten für Elektrowerkzeuge

1.Produkteinführung

Der Kommutator kann als elektrischer Drehschalter in einer bestimmten Art von Generatoren und Motoren definiert werden. Dies wird hauptsächlich verwendet, um die Stromrichtung zwischen dem externen Stromkreis und dem Rotor umzukehren. Es besteht aus einem Zylinder mit zahlreichen metallischen Kontaktsegmenten, der auf dem Drehanker der Maschine liegt. Die Bürsten oder elektrischen Kontakte werden aus einem Kohlenstoffpressmaterial neben dem Kommutator hergestellt, wodurch ein Gleitkontakt zwischen aufeinanderfolgenden Segmenten des Kommutators entsteht, während dieser sich dreht. Die Ankerwicklungen sind den Segmenten des Kommutators zugeordnet.

Produktname:	Gleichstrommotorteil-Kommutator
AUS	37.5
AUSWEIS	f13
Gesamthöhe	26
Segmentlänge	23
Haken-/Riser-Durchmesser.	38.5
Bar-Nr.	32

2.Produktparameter (Spezifikation)

Teile-Nr.	SELTSAM)	AUSWEIS (d)	Gesamt-OD (D1)	Bar Nr. (N)	Stablänge (L1)	Gesamtlänge (L)
JZQE-RS12-148	63	13.2	73	24	16	26.5
JZQE-RS12-148B	63	20	73	24	16	26.5
JZQE-RS12-148C	63	13.2	73	24	16	26.5
JZQE-RS12-149	40	15	43	43	10	18.2
JZQE-RS31-150	44	12.08		23	10	12.5
JZQE-RS31-150B	44	12.35		23	10	12.5
JZQE-RS31-150C	44	12.06		23	10	12.5
JZQE-RS31-150D	44.2	12.08		23	10	12.5
JZQE-RS31-150E	44	12		23	10	12.5
JZQE-RS12-151	47.6	13.2	57	16	14	24.5
JZQE-RS12-151B	47.6	13.2	57	16	14	22
JZQE-RS12-151C	47.6	13	57	16	14	24.5
JZQE-RS12-151D	47.6	13	57	16	14	22
JZQE-RS12-151E	47.6	13.4	57	16	14	24.5
JZQE-RS31-169	38	12.08		26	10	14.3
JZQE-RS12-193	74	33	85	81	12	12
JZQE-RS12-247	19.5	4		7	3	5.5
JZQE-RS12-326	49	13.2		16	14	15
JZQE-RS32-348	58	24.1		25
JZQE-RS32-464	20.5	5	25	8	5.7	8.5
JZQE-RS32-464B	20.5	5	24.7	8	5.7	8.5
JZQE-RS32-464C	20.5	5	24.7	8	5.7	8.5
JZQE-RS32-464D	20.5	5	25	8	5.7	8.5
JZQE-RS32-464E	20.5	5	25	8	5.7	8.5
JZQE-RS12-480	78	23		25	13	23
JZQE-RS32-508	20.5	3.175	25	8	4.2	8.5
JZQE-RS31-525	44.2	12.08		23	10	13
JZQE-RS31-525B	44.2	12.35		23	10	13
JZQE-RS31-525C	44.2	12		23	10	13
JZQE-RS32-555	20.5	3	24.7	8	5.7	8.6
JZQE-RS12-593	71.5	13.2	64	24	28	32.5
JZQE-RS11-608	52.5	16		19	6.5	16
JZQE-RS11-608B	52.5	16		19	6.5	16
JZQE-RS32-618	23	4	28.5	10	6.5	10
JZQE-RS32-618B	22.5	4	28	10	6.5	10
JZQE-RS32-651	47.6	13	56.5	16	12.5	18.5
JZQE-RS32-664	48	13.4	57.5	16	12.5	24.5
JZQE-RS12-688	59	24.1	58	25	34.9	22
JZQE-RS12-689	59	24.1	58	25	34.9	19.5
JZQE-RS32-717	47.6	13.3	56.5	16	12	24.77
JZQE-RS32-739	44.2	13.8		23	10	13
JZQA-RS12-752	31	11.5	40	21	25.5	28
JZQB-RS31-792	61	13.5		29	9	16
JZQE-RS31-796	44.2	9		23	10	12.5
JZQE-RS12-846	48.5	10.2	48.5	25	6	11
JZQE-RS32-854	47.6	13.2	56.6	16	7	22
JZQE-RS12-907	48.5	10.2	48.5	25	6	10
JZQE-RS12-926	64	20	60	31	5	17

3.Produktmerkmale und Anwendung

Dieser Kommutator wird in Wechselstrommotoren, Einphasenmotoren, Automobilmotoren, Motorrad-Anlassermotoren, Elektrowerkzeugmotoren und Mikrospezialmotoren verwendet.

4.Produktdetails

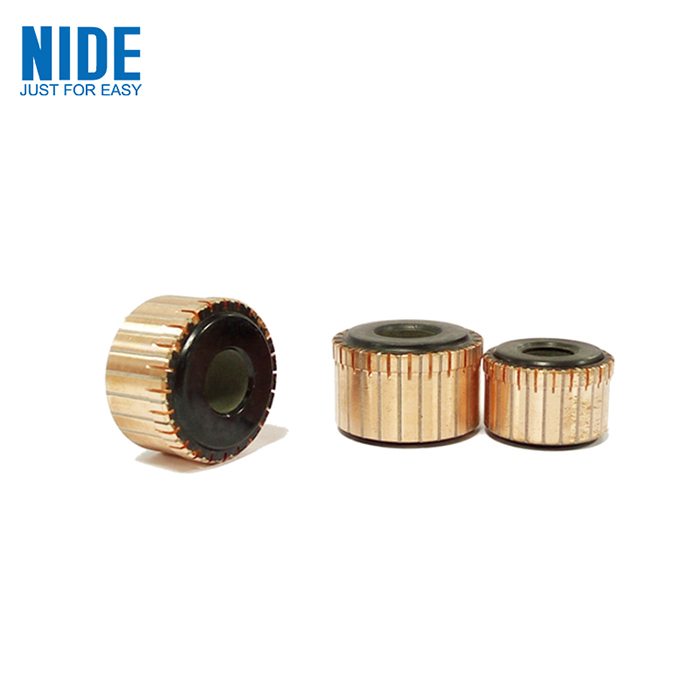

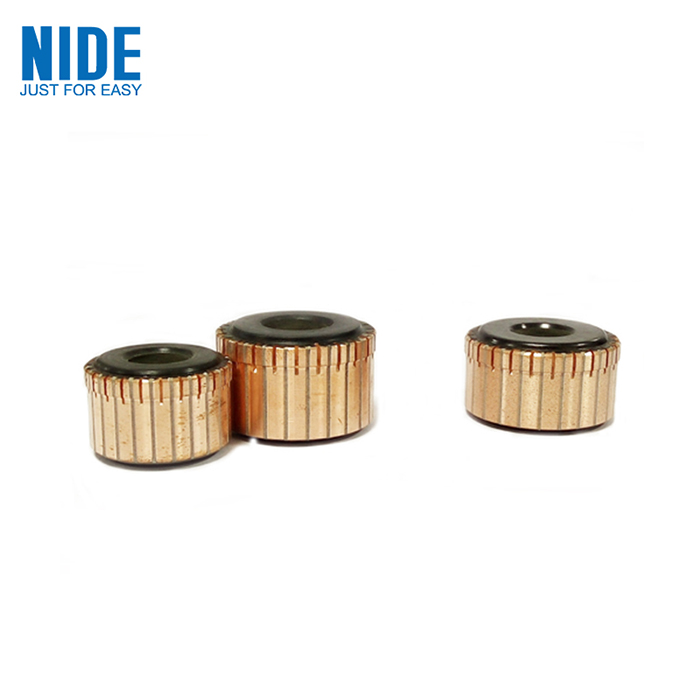

Einmotoriger Kommutator für Wechselstrommotor
