Kommutator für Elektrowerkzeuge: Die kleine Komponente für zuverlässige Motorleistung

Wenn Menschen Elektrowerkzeuge wie Bohrmaschinen, Winkelschleifer, Sägen und Poliermaschinen verwenden, legen sie in der Regel Wert auf Motorleistung, Geschwindigkeit und Haltbarkeit. Allerdings spielt in vielen bürstenbehafteten Elektromotoren eine kleine Komponente eine entscheidende Rolle bei der Umwandlung elektrischer Energie in mechanische Bewegung – derKommutator für Elektrowerkzeuge. Obwohl ein Kommutator nur ein kleiner Teil der Motorbaugruppe ist, wirkt sich sein Design direkt auf die Effizienz des Motors, die Betriebsstabilität, den Geräuschpegel und die Lebensdauer aus. In Branchen, die rotierende Hochgeschwindigkeitsgeräte erfordern, erfordert die Herstellung von Kommutatoren präzise Konstruktion, Materialauswahl und strenge Qualitätskontrolle.

Was ist ein Kommutator für Elektrowerkzeuge?

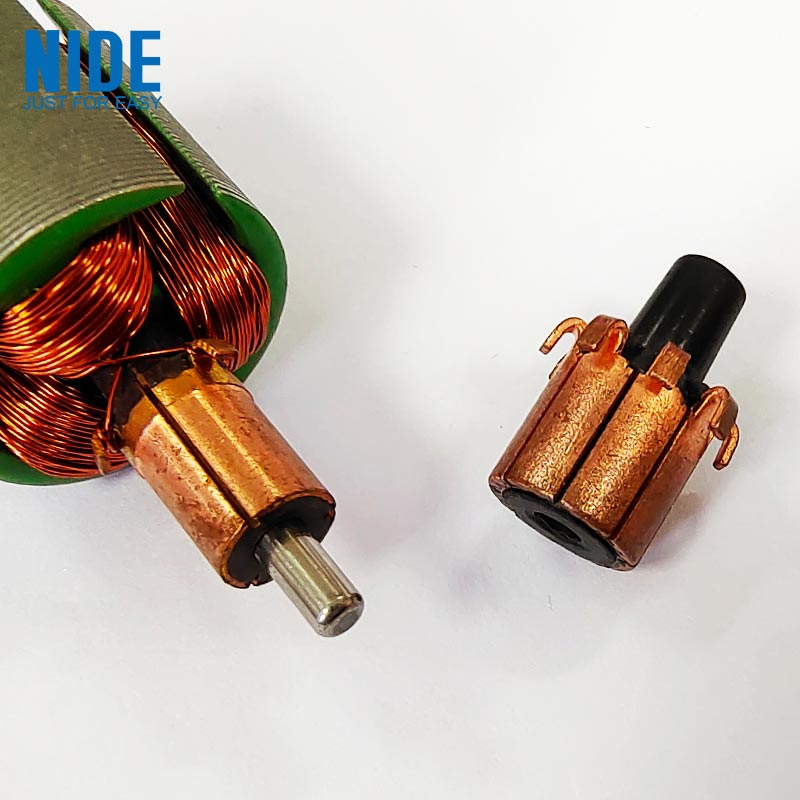

A Kommutator für Elektrowerkzeugeist eine rotierende elektrische Schaltkomponente, die in bürstenbehafteten Gleichstrommotoren und Universalmotoren verwendet wird. Seine Hauptfunktion besteht darin, die Richtung des durch die Motorwicklungen fließenden Stroms zu steuern, sodass sich der Motorrotor weiterdrehen kann. Ein typischer Kommutator besteht aus:

Komponente	Funktion
Kupfersegmente	Leiten Sie elektrischen Strom zwischen Bürsten und Rotorwicklungen
Isoliermaterial	Trennt einzelne Kupfersegmente elektrisch
Kernstruktur	Bietet mechanische Unterstützung für den Drehbetrieb
Anschlussklemmen	Verbindet den Kommutator mit den Motorwicklungen

Während des Betriebs berühren Kohlebürsten die rotierende Kommutatoroberfläche, um elektrische Energie an den Motor zu übertragen.

Warum ist der Kommutator in Elektrowerkzeugmotoren wichtig?

Ein Elektrowerkzeugmotor arbeitet unter anspruchsvollen Bedingungen: Hohe Drehzahl Häufiges Starten und Stoppen Schwere mechanische Belastungen Kontinuierliche Vibration Der Kommutator muss unter diesen Bedingungen einen stabilen elektrischen Kontakt aufrechterhalten. Ein gut konzipierter Kommutator trägt zur Verbesserung bei: Motoreffizienz Rotationsstabilität Elektrische Leitfähigkeit Lebensdauer des Werkzeugs Wenn sich die Kommutatoroberfläche ungleichmäßig abnutzt, kann dies zu folgenden Problemen führen: Erhöhte Funkenbildung Reduzierte Motorleistung Übermäßige Wärmeentwicklung Verkürzte Lebensdauer der Bürste

Ein Branchengeheimnis: Die Oberflächenqualität des Kommutators ist wichtiger als sein Aussehen

Ein Kommutator sieht zwar wie ein einfaches Kupferbauteil aus, sein Oberflächenzustand ist jedoch äußerst wichtig. Motorenhersteller achten besonders auf: Segmentpräzision Oberflächenrauheit Rundheitsgenauigkeit Isolationsabstand Schon kleine Fertigungsunterschiede können sich auf Folgendes auswirken: Kontaktstabilität mit Kohlebürsten Elektrischer Widerstand Wärmeerzeugung Bei Hochgeschwindigkeits-Elektrowerkzeugen kann eine kleine Unwucht in der rotierenden Komponente Vibrationen verursachen und die Motorleistung verringern.

Materialien, die in Kommutatoren für Elektrowerkzeuge verwendet werden

Die Materialkombination eines Kommutators bestimmt seine elektrische und mechanische Leistung.

Kupfersegmente

Kupfer wird häufig verwendet, weil es: Hohe elektrische Leitfähigkeit Gute thermische Leistung Geeignete mechanische Eigenschaften

Isoliermaterialien

Die Isolierung zwischen den Kupfersegmenten verhindert elektrische Kurzschlüsse. Zu den gängigen Materialien gehören: Glimmer Hochtemperatur-Isoliermassen

Spezielle Legierungsmaterialien

Bei einigen Anwendungen werden Kupferlegierungen verwendet, um Folgendes zu verbessern: Verschleißfestigkeit Mechanische Festigkeit Hochgeschwindigkeitsleistung

Der Herstellungsprozess hinter einem Elektrowerkzeug-Kommutator

Die Herstellung eines zuverlässigen Kommutators erfordert mehrere Präzisionsprozesse.

Umformung von Kupfersegmenten

Kupferstücke werden gemäß den Anforderungen des Motordesigns zu präzisen Segmenten geformt.

Formen und Montage

Kupfersegmente werden mit Isoliermaterialien befestigt, um eine vollständige rotierende Struktur zu schaffen.

Bearbeitung und Oberflächenveredelung

Die Kommutatoroberfläche ist präzise bearbeitet, um Folgendes zu gewährleisten: Korrekter Durchmesser Glatte Kontaktfläche Stabile Rotation

Testen

Qualitätsprüfungen können Folgendes umfassen: Dimensionsmessung Prüfung der elektrischen Leitfähigkeit Isolationsprüfung Dynamische Gleichgewichtsprüfung

Kommutator vs. bürstenlose Motortechnologie

Mit der Entwicklung der bürstenlosen Motortechnologie haben einige moderne Elektrowerkzeuge herkömmliche Bürstenmotoren ersetzt. Zu den Unterschieden gehören:

Besonderheit	Bürstenmotor mit Kommutator	Bürstenloser Motor
Struktur	Verwendet Bürsten und Kommutator	Verwendet ein elektronisches Steuerungssystem
Wartung	Erfordert im Laufe der Zeit einen Austausch der Bürste	Generell geringerer mechanischer Verschleiß
Kosten	Wirtschaftlicheres Design	Höhere Technologieanforderungen
Anwendung	In vielen herkömmlichen Elektrowerkzeugen üblich	Wird zunehmend in fortschrittlichen Werkzeugen verwendet

Trotz des Wachstums bei bürstenlosen Motoren bleiben kommutatorbasierte Motoren aufgrund ihrer ausgereiften Technologie, Kostenvorteile und zuverlässigen Leistung weiterhin weit verbreitet.

Häufige Anwendungen von Kommutatoren in Elektrowerkzeugen

Kommutatoren werden häufig in Motoren verwendet für:

Elektrische Bohrmaschinen

Sorgen Sie für eine stabile Rotation bei Bohr- und Befestigungsarbeiten.

Winkelschleifer

Unterstützen Sie Hochgeschwindigkeitsrotationen unter anspruchsvollen Arbeitsbedingungen.

Elektrische Sägen

Halten Sie den Motorbetrieb während der Schneidlast aufrecht.

Schleifmaschinen und Polierwerkzeuge

Sorgen Sie für eine konsistente Geschwindigkeitskontrolle bei der Oberflächenbearbeitung.

Die verborgene Herausforderung: Hitze und Verschleiß bewältigen

Eine der größten Herausforderungen bei der Konstruktion von Kommutatoren ist die Kontrolle des Zusammenhangs zwischen elektrischer Leistung und mechanischem Verschleiß. Während des Betriebs: Bürsten erzeugen Reibung Elektrischer Strom erzeugt Wärme Rotation erzeugt mechanische Spannung Ein gutes Kommutatordesign muss Folgendes ausbalancieren: Leitfähigkeit Verschleißfestigkeit Temperaturstabilität Kontaktsicherheit Aus diesem Grund sind Materialauswahl und Fertigungsgenauigkeit von entscheidender Bedeutung.

Zukünftige Trends bei Kommutatoren für Elektrowerkzeuge

Verbesserte Materialtechnologie

Zukünftige Entwicklungen könnten sich auf Folgendes konzentrieren: Bessere verschleißfeste Materialien Verbesserte Leistung der Kupferlegierung Längere Lebensdauer

Höhere Präzisionsfertigung

Fortschrittliche Produktionsausrüstung wird Folgendes verbessern: Maßhaltigkeit Oberflächenkonsistenz Motoreffizienz

Entwicklung von Hybridmotoren

Obwohl bürstenlose Motoren auf dem Vormarsch sind, können verbesserte Bürstenmotortechnologien weiterhin kostensensible und industrielle Anwendungen bedienen.

Fazit: Eine kleine Komponente, die leistungsstarke Tools unterstützt

Ein Kommutator für Elektrowerkzeuge mag zwar im Motor verborgen sein, seine Rolle ist jedoch für die Umwandlung elektrischer Energie und den stabilen Betrieb von entscheidender Bedeutung. Durch präzise Fertigung, fortschrittliche Materialien und kontinuierliche Verbesserung sorgen Kommutatoren weiterhin für eine zuverlässige Leistung in Bohrmaschinen, Schleifmaschinen, Sägen und vielen anderen Elektrowerkzeugen. Dieses kleine rotierende Bauteil zeigt, wie selbst kleinste Teile einen großen Einfluss auf die Leistung von Industrieanlagen haben können.
